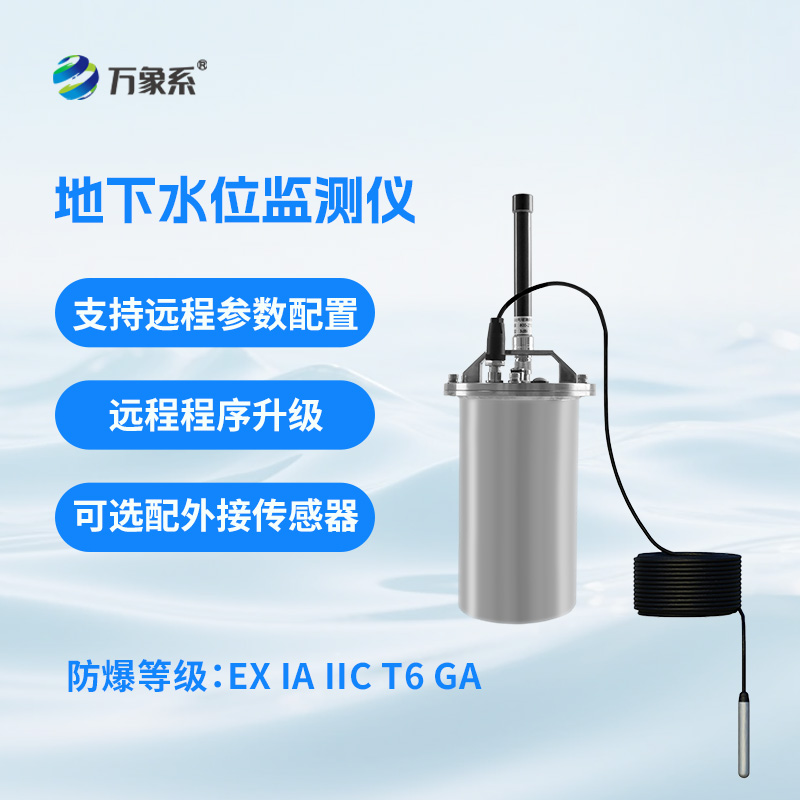

地下水位監測儀又稱低功耗地下水位監測系統，一體式地下水位監測系統，地下水位監測儀采用先進的水位傳感器技術，基于水位傳感器技術，通過感知地下水對傳感器產生的壓力或液位變化，來精確測量地下水位的高度，可能夠?qū)崟r監測地下水位的變化，并將數據通過通信模塊傳輸至遠程監控中心。

結構組成：低功耗數據采集終端+200m投入式液位計+定制外殼

供電方式：內置鋰電池供電（可拓展電池容量）默認35AH

處理器：采用內核 32 位低功耗單片機

存儲：內置 64Mb 存儲芯片，可連續存儲 7 萬多條數據，數據保存時間＞10 年，可選配 256Mb 或 512Mb存儲芯片

應用接口：可選 1 路 RS485/TTL/模擬量（12 位 AD、支持 4-20mA 電流信號輸入和 0～3.3V 電壓信號輸入）接口，1 路受控輸出電源（可在 3.3V、5V、12V 切換)

充電接口：1 路 12.6V 充電接口

調試接口：1 路調試 RS485 接口

通信方式： 1路4G無線傳輸模塊

天線樣式：1 根 NB-IOT 或 4G 玻璃鋼全向高增益天線

指示燈：1 個運行狀態 LED 指示燈

按鍵：1 個手動啟停開關按鍵

通訊協議：MODBUS-RTU 協議、SL 651-2014 規約、HJ 212-2017 等

充電方式：標配鋰電池的終端，可使用出廠配套的充電器插入進行充電

功耗：待機電流：＜0.4mA,通訊上傳平均電流：＜20mA，不包含外接傳感器消耗的電流

工作模式：（1）連續工作模式：設備一直上電連續工作，數據上傳周期（1～65535分鐘）可設置。

（2）低功耗工作模式：設備間歇式工作，數據上傳周期（3～65535分鐘）可設置

遠程管理功能：支持遠程參數配置、遠程程序升級

本地升級：串口升級

本地配置方式：串口配置方式

整體形狀：圓柱形，為節省井下安裝空間及方便裝卸而設計，并配合1個不銹鋼提手，方便單手提取

外殼材質：壁厚≥5mm，304 不銹鋼（可定制 316L 不銹鋼）

安裝方式：壁掛

外殼防護等級：IP68，符合GB/T 4208

鹽霧試驗耐腐蝕等級：10級，符合GB/T 10125、GB/T 6461

防爆等級：EX ia IIC T6 Ga

外接傳感器：可外接流量計、水位計、水質傳感器等自由搭配

可內置120G雷達傳感器模組

發射頻率：120GHz

輸出功率（EIRP）：13~20dBm

波束寬度（-3dB）：水平方向3°，垂直方向3°

測距范圍：0.2~40m

測量精度：±10mm

分辨率：1mm

響應時間：3s

投入式液位計參數：

平均功耗：0.35W

測量介質：對不銹鋼無腐蝕的油或水（長時間測量需≤60℃）；

過載能力：<1.5倍量程

典型精度：0.2%FS，0.5%FS(默認)；

防護等級：IP68；

采樣時間：≤1s；

長期穩定性：±0.2%FS/年；

傳感器工作溫度：-20℃~+80℃
